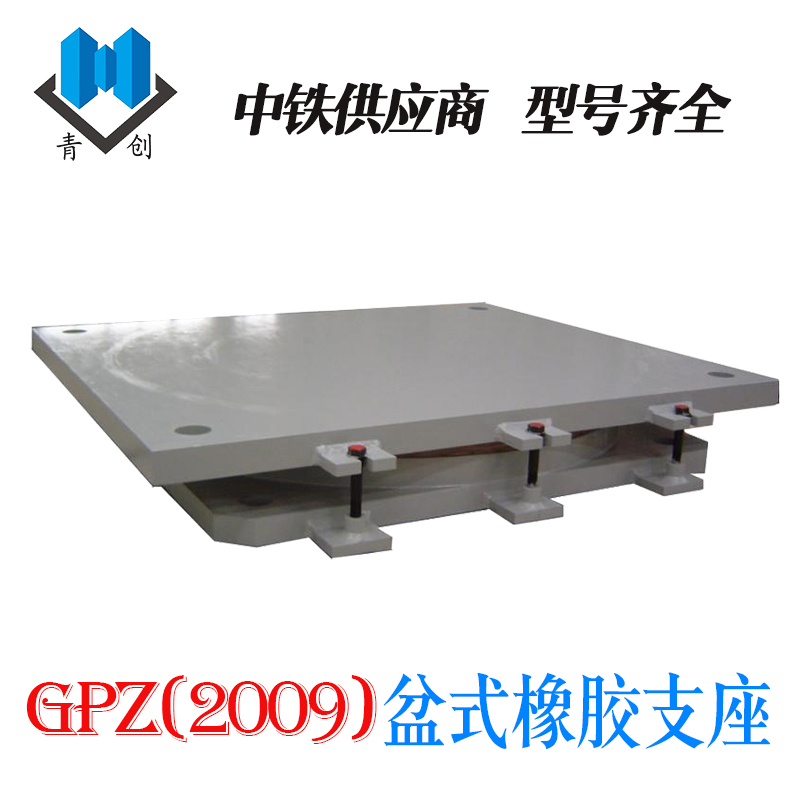

GPZ（2009）盆式支座
- GPZ(2009)JZ減震型盆式支座的分類、性能1.1按使用性能分為：a) 減震型單向活動支座。具有豎向承載、豎向轉動和單一方向滑移性能，代號為：JZDX。 b) 減震型固定支座。具有豎向承載和豎…
- 咨詢熱線：0318-6987175
-
GPZ(2009)JZ減震型盆式支座的分類、性能
1.1按使用性能分為：a) 減震型單向活動支座。具有豎向承載、豎向轉動和單一方向滑移性能，代號為：JZDX。 b) 減震型固定支座。具有豎向承載和豎向轉動性能，代號為：JZGD。
1.2按使用溫度范圍分為：a) 常溫型支座。適用于-25度至 60度。 b) 耐寒型支座。適用于-40度至 60度。
1.3支座性能 a) 豎向承載力：支座豎向承載力分為33級，0.4MN-60MN。在豎向設計承載力作用下，支座壓縮變形不大于支座總高度的2%，鋼盆盆環上口徑變形不大于盆環外徑的0.05%。 b) 水平承載力：固定支座和單向活動支座非滑移方向的水平承載力均不少于支座豎向承載力的20%。 c) 轉角：支座豎向轉動角度不少于0.02rad。 d) 位移：單向活動支座順橋向位移量分為5級；±50mm，±100mm，±150mm，±200mm，±250mm，當有特殊要求時，可按實際需要調整位移量。
橋梁盆式橡膠支座的安裝步驟與注意事項
1、在盆式橡膠支座設計位置處劃出中心線，同時在支座頂、底板上也標出中心線。
2、將地腳螺栓穿入底板（頂板）地腳螺栓孔并旋入底柱內，底板和底柱之間墊以直徑略大于底柱直徑的橡膠墊圈。
3、盆式橡膠支座就位對中并調整水平后，用環氧砂漿或高標號砂漿灌注地腳螺栓孔及支座底板墊層。待砂漿硬化后拆除調整支座水平用的墊塊，并用環氧砂漿填滿墊塊位置，環氧砂漿要求灌注密實。
4、當盆式橡膠支座采用焊接連接時，在支座頂、底板相應位置處預埋鋼板，支座就位后用對稱斷續方焊接。焊接時注意防止溫度過高時對橡膠板、聚四氟乙烯板的影響。焊接后要在焊接部位做放銹處理。
5、如T梁采用盆式支座，施工安裝時在梁端應采取臨時支撐措施，以防T梁側傾。待兩片T梁間橫隔板焊成整體后，方可拆卸臨時支撐。
6、活動支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護，防止劃傷和贓物粘附于不銹鋼滑板與聚四氟乙烯滑板表面，并注意檢查5201-2硅脂是否注滿。
7、盆式橡膠支座中心線與主梁中心線應重合或平行，單向活動支座安裝時，上、下導向塊必須保持平行，交叉角不得大于5'。
8、連續梁橋等在實行體系轉換切割臨時錨固裝置時，必須采取隔熱措施，以免損壞橡膠板和聚四氟乙烯板。
